低压配电柜相关基础知识

发表时间:2024-03-20 访问量:13497

低压开关柜是成套配电设备中的一种。它具有体积小、重量轻、结构紧凑、安装使用方便等特点,广泛应用于发电厂、变电所、工矿企业动力部门等电力用户作为接受和分配电能之用。下面本文就给大家分享低压开关柜相关基础知识,看完文章希望能给广大电气人员加深对低压开关柜的了解。

低压开关柜的定义:

一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备,由制造厂家负责完成所有内部的电气和机械的连接,用结构部件完整地组装在一起的一种组合体。

低压开关柜的功能及作用:

电能分配转换;马达控制;无功功率补偿;

保护人身防止触电(直接和间接接触);

保护设备防止免受外界环境影响。

低压开关柜的三大重要标准:

GB7251.1《低压成套开关设备和控制设备》部分:型式试验和部分型式试验成套设备

IEC60439.1《低压成套开关设备和控制设备》部分:型式试验和部分型式试验成套设备

GB/T15576-2008《低压成套无功功率补偿装置》

低压开关柜分类:

按用途分:

配电用:馈电柜(PC:Power Center)

控制用:马达控制柜(MCC:Motor Control Center)

补偿用:如无功功率补偿柜(电容器柜)

开关柜的基本结构:

定义:为保护人身和设备安全,将开关柜独立划分成几个隔室的不同方式。

隔室分类:

母线室:包括水平母线室与垂直母线室;

功能单元室(开关隔室);

电缆出线室:包括电缆室;

二次设备室。


低压开关柜的主要组成部分:

柜体:开关柜的外壳骨架及内部的安装、支撑件。

母线:一种可与几条电路分别连接的低阻抗导体。

功能单元:完成同一功能的所有电气设备和机械部件(包括进线单元和出线单元)。

开关柜的主要技术参数:

额定电流(通常同进线开关大小相同)

额定电压/额定绝缘电压(400/1000V)

进出线方式

额定短时耐受电流(Icw/1s)

柜体内部功能区域的划分(隔离方式)

外壳防护等级

安装地点及方式

外形尺寸(同用户现场面积有关)

颜色及表面处理

接地系统

进线(插接式母线槽或电缆)方式:

上进线

下进线

侧进线

后进线

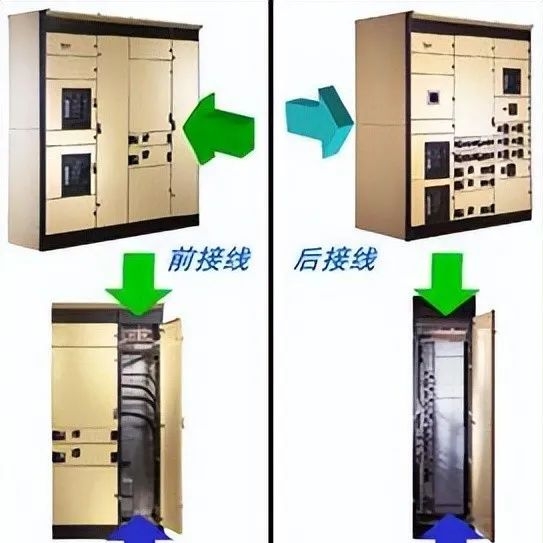

出线方式(插接式母线或电缆):

前出线(顶部或底部)

可以进行靠墙安装

后出线(顶部或底部)

不可以进行靠墙安装

母线的分类:

主母线(水平母线):连接一条或几条

配电母线和或进线和出线单元的母线。

配电母线(垂直母线):框架单元内的

一条母线,它连接在主母线上,并由

它向出线单元供电。

母线的基本要素:

母线的额定电流及规格(母线的载流量及横截面)

母线的额定短时耐受电流Icw及额定峰值耐受电流Ipk

Icw:母线在规定的试验条件下,能安全承载的短时电流的方均根值(通常为1秒)

Ipk:母线在规定的试验条件下,能安全承载的峰值电流Ipk=2.2Icw

母线的表面处理:为达到某种要求,而对母线表面进行一定的处理,如镀银、镀锡、镀镍等。

功能单元分类

固定式:主电路的连接只能在开关柜断电的情况下进行接线和断开。

可移式(固定分隔式):主电路带电的情况下亦可安全的从主电路上断开或接通,具有连接和移出位置。

抽出式:主电路带电的情况下亦可安全的从主电路上断开或接通,具有连接、试验、分离、移出位置。

安装地点及安装方式:

安装地点分类:室内安装;室外安装。

安装方式分类:靠墙安装;离墙安装。

固定方式分类:螺栓固定;电焊固定。

颜色及表面处理:

每种柜型均有自己的标准推荐颜色;

也可以按用户的要求确定;

表面处理:

-喷漆

-环氧树脂静电粉末喷涂。
